Description

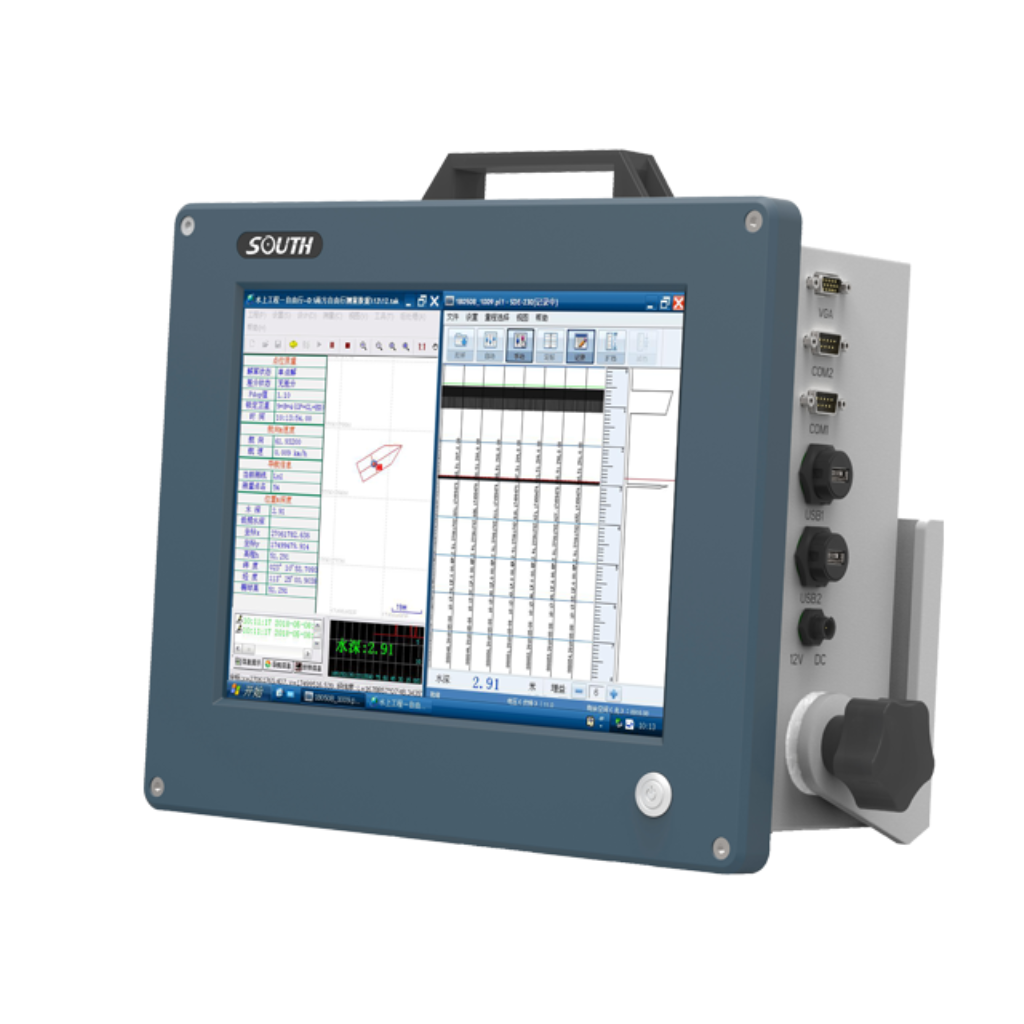

GPS Echosounder South SDE28S

GPS Echosounder South SDE28S merupakan jenis kontrol industri dan digital echo sounder yang terintegrasi dengan layar TFT-LCD 12,1 inci, unit kontrol industri, unit suara gema, prosesor data, unit memori internal dan jenis antarmuka dan I/ O perangkat. Desain khusus membuatnya tahan debu, tahan air, tahan guncangan. Ini mengumpulkan pengukuran kedalaman, navigasi grafis, data pemosisian, akuisisi data kedalaman air secara bersamaan. Semua fitur ini menjadikan instrumen ini kompatibilitas yang kuat, kinerja yang stabil, dan akurasi yang andal.

GPS Echosunder South SDE28S

GPS Echosunder South SDE28S Perangkat Lunak Onboard untuk pengukuran kedalaman dengan Tampilan grafik dan data yang jelas secara real-time, pendekatan yang mudah untuk gelombang bawah air. Perhitungan kecepatan suara terintegrasi untuk hasil yang lebih akurat. Alarm pintar untuk perairan dangkal dan pelacakan “Tanpa gema” untuk mengamankan operasi hidrografi. Dan Tampilan real-time dari garis pelacakan nilai kedalaman air, mudah dibandingkan dengan gelombang bawah air

Fitur Echo Sounder South :

PowerNav (untuk tujuan navigasi)

Kernel perangkat lunak baru, pemrosesan lebih cepat dan lebih stabil

Lembar peta Rekayasa Profesional dan manajemen data, pengaturan parameter gaya wizard

Kompatibilitas tinggi, fleksibel untuk mengimpor grafik dan data, dapat dihubungkan ke semua perangkat GPS dan pengeras suara gema

Dirancang modular, memenuhi beragam kebutuhan proyek rekayasa hidrografi

Tertanam sistem operasi WindowsXP, antarmuka yang mudah digunakan

Terintegrasi dengan komputer dan pengeras suara gema di tingkat industri, namun konsumsi daya rendah

Cangkang aluminium penuh, ringkas dan praktis, dirancang khusus untuk situasi yang kurang ideal

Spesifikasi :

Measurements
Frequency : 200 kHz
Beam Angle : 7
Depth Resolution : 0.1ft/0.01m
Accuracy : ±1cm±0.1 D (0.1% of depth value)
Ping Rate : 14Hz, Maximum 30Hz
Sound Velocity : 1300-1700m/s, resolution is 1m/s
Depth Range : 0.3-300m/900ft
Draft : 0-9.9m
Gain Control : AGC and TVG, depth and gain, a double door tracking
Output data format : SOUTH, SDH-13D, DES025, INN455, ODOM etc

Physical
Environmental : -30 ~+60 non-condensing
Output Power : Up to 300 watts
Power Supply : 9-15V DC, less than 25w, 110~265V AC (optional),
Dimension : 35cm 29cm 14cm
Weight : 7.5kg

Hardware part
Embedded system index :
CPU frequency 1.6GHz
Internal memory 2G
Memory capacity 8G high-speed CF card
(supports extended storage)
I/O interface
2 USB
2 RS232
1 VGA interface
Display Panel Layout :
12.1-inch color LCD
Touch screen
Embedded windows XP OS
Power ON/OFF
Interface protection
Separate Panel Overlay for
Keyboard
Mouse
Remarks
Measurement accuracy and operat/-

Paket Pembelian :

Echo Sounder SDE-28S+ 1pc
Carrying Case (for echo sounder) 1pc
200KHz Transducer 1pc
Transducer Pole 1pc
Carrying Case for Transducer 1pc
Double RS-232 Communication Cable 1pc
220V External Power Supply Cable 1pc
220V External Power Supply Cable Adapter 1pc
12V External Power Supply Transfer Cable 1pc
Keyboard (USB) 1pc
Mouse (USB) 1pc
Adapter Cable for Mouse & Keyboard 1pc
Pen Drive 1pc
SDE-28S+ Software on board
PowerNav Software (with dongle key ) on board
